Mô Hình ERD Là Gì? Cấu Trúc, Thành Phần và Ứng Dụng Trong Digital Marketing

ERD (Entity-Relationship Diagram) là sơ đồ thiết kế cơ sở dữ liệu, mô tả thực thể, thuộc tính và mối quan hệ giữa chúng. Trong Digital Marketing, ERD là nền tảng để xây dựng hệ thống CRM, phân tích hành vi khách hàng và triển khai Marketing Automation hiệu quả.

ERD Là Gì? Định Nghĩa và Vai Trò Trong Cơ Sở Dữ Liệu Digital Marketing

ERD, viết tắt của Entity-Relationship Diagram (Sơ đồ Quan hệ Thực thể), là công cụ trực quan mô tả cấu trúc của một cơ sở dữ liệu. Sơ đồ này thể hiện các đối tượng dữ liệu chính (thực thể), đặc điểm mô tả của chúng (thuộc tính) và cách chúng liên kết với nhau (mối quan hệ).

>>>> Nếu bạn đang tìm kiếm dịch vụ thiết kế website chất lượng cao, hãy liên hệ ngay với PhucT Digital để được tư vấn miễn phí.

Trong Digital Marketing, dữ liệu về khách hàng, sản phẩm và chiến dịch cần được tổ chức có cấu trúc để phân tích chính xác. ERD cung cấp bản thiết kế cơ sở dữ liệu giúp đảm bảo dữ liệu nhất quán và sẵn sàng cho việc phân tích chuyên sâu.

Ba Thành Phần Cốt Lõi Của Mô Hình ERD Là Gì?

1. Thực thể (Entity) là đối tượng hoặc khái niệm cần lưu trữ thông tin, được biểu diễn bằng hình chữ nhật trong sơ đồ. Các thực thể phổ biến trong Digital Marketing gồm:

• Khách hàng (Customer): người đã mua hàng hoặc tương tác với thương hiệu.
• Sản phẩm (Product): mặt hàng hoặc dịch vụ được cung cấp.
• Đơn hàng (Order): bản ghi giao dịch mua bán.
• Chiến dịch Quảng cáo (Ad Campaign): hoạt động marketing có mục tiêu cụ thể.
• Phiên truy cập (Session): lượt hoạt động của người dùng trên website.

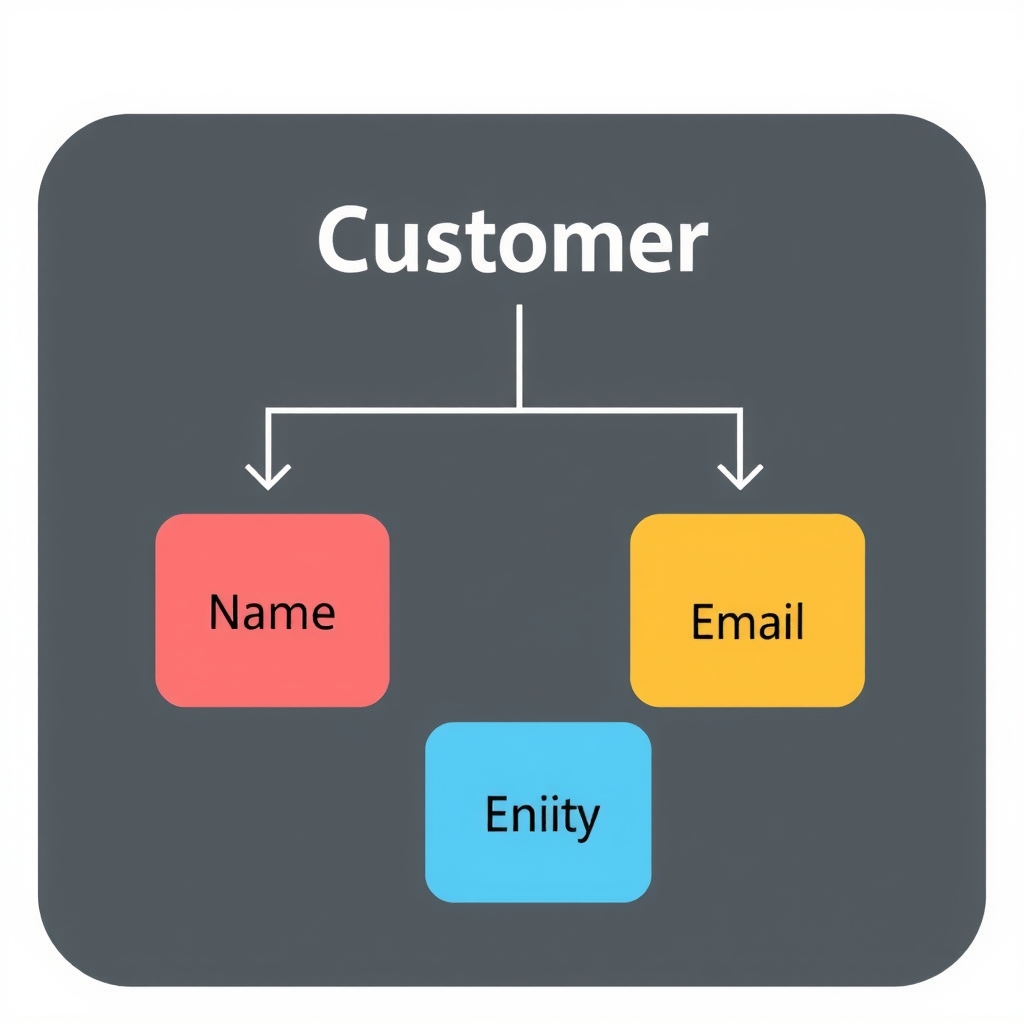

2. Thuộc tính (Attribute) là đặc điểm mô tả chi tiết của một thực thể. Ví dụ, thực thể Khách hàng có các thuộc tính customer_id, ho_ten, email, so_dien_thoai. Trong đó, Khóa chính (Primary Key) xác định duy nhất mỗi bản ghi; Khóa ngoại (Foreign Key) tạo liên kết giữa các thực thể.

Xem thêm: ROI là gì? Công thức, Ý nghĩa & Cách Tối ưu trong Digital Marketing

3. Mối quan hệ (Relationship) mô tả cách các thực thể tương tác. Có ba loại:

• Một-đối-một (1:1): một Khách hàng có một Tài khoản đăng nhập.
• Một-đối-nhiều (1:N): một Khách hàng có thể đặt nhiều Đơn hàng — loại quan hệ phổ biến nhất.
• Nhiều-đối-nhiều (N:N): một Đơn hàng chứa nhiều Sản phẩm, và một Sản phẩm xuất hiện trong nhiều Đơn hàng — cần bảng trung gian để triển khai.

Mô Hình ERD Mang Lại Lợi Ích Gì Cho Hoạt Động Digital Marketing?

Ứng dụng ERD giải quyết các bài toán dữ liệu cụ thể trong Digital Marketing:

• Quản lý dữ liệu khách hàng toàn diện: ERD giúp thiết kế hệ thống CRM liên kết thông tin cá nhân, lịch sử mua sắm và hành vi duyệt web thành hồ sơ 360 độ — nền tảng cho cá nhân hóa và tiếp thị lại.
• Phân tích dữ liệu chính xác: dữ liệu có cấu trúc rõ ràng giúp phân tích hành trình khách hàng, hiệu suất chiến dịch và giá trị vòng đời khách hàng (LTV) nhanh hơn, ít sai sót hơn.
• Thiết kế website và e-commerce hiệu quả: ERD là bước đầu tiên khi xây dựng cấu trúc dữ liệu cho sản phẩm, tồn kho và đơn hàng, đảm bảo website vận hành mượt mà và dữ liệu phân tích sạch.
• Tự động hóa Marketing: dữ liệu có cấu trúc là điều kiện bắt buộc để Marketing Automation hoạt động — từ email giỏ hàng bị bỏ quên đến gợi ý sản phẩm cá nhân hóa.
• Phối hợp liên phòng ban: ERD cung cấp ngôn ngữ dữ liệu chung, giảm hiểu lầm giữa đội Marketing, Sales và Kỹ thuật khi phát triển tính năng mới.

Cách Vẽ Mô Hình ERD Cho Hệ Thống Dữ Liệu Digital Marketing

Quy trình vẽ ERD gồm 6 bước theo thứ tự sau:

1. Xác định phạm vi: quyết định hệ thống cần mô hình hóa, ví dụ hệ thống quản lý bán hàng cho một shop online.
2. Nhận diện thực thể: liệt kê các đối tượng chính — Khách hàng, Sản phẩm, Đơn hàng, Chiến dịch quảng cáo.
3. Xác định thuộc tính: gán thông tin mô tả cho từng thực thể và chỉ định khóa chính.
4. Phân tích mối quan hệ: xác định cách các thực thể liên kết — Khách hàng “đặt” Đơn hàng, Đơn hàng “chứa” Sản phẩm.
5. Xác định Cardinality: ghi rõ loại quan hệ 1:1, 1:N hay N:N.
6. Vẽ và kiểm tra sơ đồ: sử dụng ký hiệu chuẩn, sau đó rà soát loại bỏ dư thừa và đảm bảo tính logic.

Xem thêm: Thiết kế website bán hàng

Ứng Dụng Thực Tế Của Mô Hình ERD Trong Digital Marketing Hiện Đại

ERD là nền tảng cho các hệ thống chiến lược trong marketing hiện đại:

• Xây dựng hệ thống CRM: ERD thiết kế cơ sở dữ liệu ghi nhận và liên kết mọi tương tác của khách hàng, tạo ra cái nhìn 360 độ phục vụ phân khúc và cá nhân hóa thông điệp.
• Thiết kế website chuyển đổi cao: cấu trúc dữ liệu rõ ràng cho người dùng, bài viết và sản phẩm là yếu tố cốt lõi để website vận hành hiệu quả và cung cấp dữ liệu sạch cho phân tích SEO.
• Phân tích E-commerce: mô hình hóa dữ liệu bán hàng bằng ERD cho phép phân tích doanh số theo sản phẩm, danh mục hoặc nhóm khách hàng, hỗ trợ tối ưu chiến lược giá và tồn kho.
• Tích hợp AI và Automation: các giải pháp tự động hóa hoạt động hiệu quả nhất khi kết nối với nguồn dữ liệu có cấu trúc tốt theo nguyên tắc ERD.

Ba Cấp Độ Trừu Tượng Của Mô Hình ERD Là Gì?

ERD được thiết kế ở ba mức độ chi tiết, phục vụ các đối tượng sử dụng khác nhau:

• Conceptual ERD (Mô hình Khái niệm): cái nhìn tổng thể về thực thể và quan hệ chính, dùng để trao đổi với các bên liên quan về nghiệp vụ.
• Logical ERD (Mô hình Logic): bổ sung đầy đủ thuộc tính, khóa chính, khóa ngoại — bản thiết kế cấu trúc dữ liệu hoàn chỉnh nhưng chưa phụ thuộc vào công nghệ cụ thể.
• Physical ERD (Mô hình Vật lý): chi tiết nhất, bao gồm kiểu dữ liệu và ràng buộc, sẵn sàng triển khai trên một DBMS cụ thể như MySQL hoặc SQL Server.

Câu Hỏi Thường Gặp Về Mô Hình ERD

ERD Là Viết Tắt Của Từ Gì và Khác DFD Như Thế Nào?

ERD là viết tắt của Entity-Relationship Diagram (Sơ đồ Quan hệ Thực thể), tập trung mô tả cấu trúc dữ liệu tĩnh — các thực thể và quan hệ giữa chúng. DFD (Data Flow Diagram) khác ở chỗ nó mô tả luồng di chuyển của dữ liệu qua các bước xử lý trong hệ thống. Nói ngắn gọn: ERD trả lời câu hỏi “dữ liệu được tổ chức như thế nào”, DFD trả lời “dữ liệu di chuyển như thế nào”.

Có Cần Chuẩn Hóa Dữ Liệu Sau Khi Vẽ ERD Không?

Cần. Vẽ ERD là bước thiết kế ban đầu. Chuẩn hóa dữ liệu (Normalization) là bước tiếp theo, tối ưu hóa cấu trúc cơ sở dữ liệu để loại bỏ dư thừa và đảm bảo tính toàn vẹn, giúp hệ thống dễ bảo trì và mở rộng trong tương lai.

Công Cụ Nào Phổ Biến Để Vẽ Sơ Đồ ERD?

• Lucidchart: giao diện trực quan, hỗ trợ cộng tác theo thời gian thực.
• draw.io (Diagrams.net): miễn phí, tích hợp với Google Drive và Dropbox.
• MySQL Workbench: chuyên dụng cho MySQL, hỗ trợ cả thiết kế lẫn quản trị cơ sở dữ liệu.
• ERDPlus: công cụ web đơn giản, phù hợp cho mục đích học tập.

Xem thêm: Thiết kế web chuẩn SEO

Tại Sao Mối Quan Hệ Nhiều-Nhiều (N:N) Cần Bảng Trung Gian?

Hệ quản trị cơ sở dữ liệu quan hệ không hỗ trợ liên kết trực tiếp giữa hai bảng theo kiểu N:N. Bảng trung gian chứa khóa ngoại từ cả hai bảng, phân giải quan hệ N:N thành hai quan hệ 1:N.

Ví dụ với quan hệ giữa Sản phẩm và Đơn hàng: bảng DonHang_SanPham sẽ có cột don_hang_id (liên kết đến bảng Đơn hàng) và san_pham_id (liên kết đến bảng Sản phẩm), đảm bảo hệ thống lưu trữ và truy vấn chính xác.
